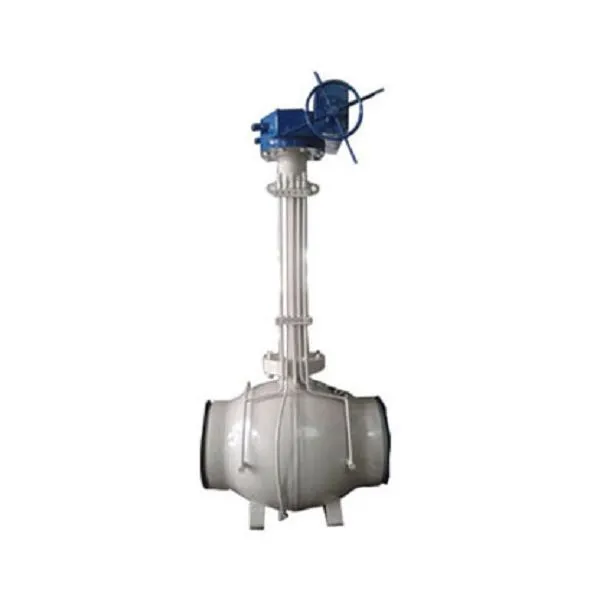

Manuell helsveiset kuleventil

Hva er en helsveiset kuleventil?

Den helsveisede kuleventilen er mye brukt på forskjellige felt. Dens overlegne kvalitet og høyytelsesstabilitet er utenfor rekkevidden til vanlige kuleventiler i støpt stål. Levetiden er langt lengre enn kuleventiler i støpt stål. Den helsveisede kuleventilen er mye brukt i bygass, byoppvarming, petrokjemi, skipsbygging, stål, reguleringsstasjoner, kraftverk og andre typer rørledningsutstyr. En helsveiset kuleventil kan betjenes og brukes pålitelig i lang tid. Den trenger vedlikehold og er enkel å installere. Installasjonen av ventilen er mer praktisk. Den helsveisede kuleventilen er egnet for rørledninger i klasse150-klasse600 og pn16-pn40, som brukes til å kutte av eller koble til mediet i rørledningen. Kjøremodusen til en helsveiset kuleventil er manuell, snekkegir, pneumatisk eller elektrisk. Den helsveisede kuleventilen er vanligvis forbundet med stumpsveising.

Konstruksjon og arbeidsmekanisme for manuelle kuleventiler

• Ventilhus

Ventilhuset, vanligvis laget av materialer som rustfritt stål, messing eller støpejern, fungerer som det primære rammeverket som holder alle komponentene sammen. Den inneholder porter for væskeinngang og utgang og omslutter ballen og andre indre deler sikkert.

• Ball

Hjertet i kuleventilen er den sfæriske kulen, vanligvis laget av materialer som forkrommet messing, rustfritt stål eller PVC. Kulen har et hull (boring) gjennom midten, som tillater eller hindrer væskestrøm når den er justert eller rotert vinkelrett på rørledningen.

• Ventilspindel

Ventilspindelen kobler kulen til den eksterne aktuatoren eller håndtaket. Den fungerer som et dreibart ledd, og letter bevegelsen av kulen i ventilhuset.

• Seter og segl

For å sikre en tett forsegling og forhindre lekkasje, bruker kuleventiler seter og tetninger rundt kulens overflate. Materialene som brukes til disse komponentene avhenger av væsken som håndteres og temperatur- og trykkforholdene.

• Aktuator

Aktuatoren fungerer som den eksterne kontrollmekanismen for kuleventilen. Det kan være i form av en spak, et håndhjul, en pneumatisk aktuator eller en elektrisk motor, noe som muliggjør enkel manipulering av ballens posisjon.

• Avslutt tilkoblinger

Kuleventiler leveres med forskjellige endekoblinger for å passe til forskjellige bruksområder. Vanlige typer inkluderer gjengede, flensede eller sveisede ender

Fordelene ved å installere manuelle helsveisede kuleventiler

• Lekkasjefri ventildrift

Denne typen kuleventilhus er helsveiset, noe som reduserer antall potensielle lekkasjepunkter. Faktisk kan ekstern lekkasje praktisk talt elimineres i mange tilfeller. Ved å omslutte ventilen med sveisede metaller i stedet for plastpakninger, blir de mer holdbare og mindre sannsynlighet for å utvikle lekkasjer over tid.

• Brede trykk- og temperaturområder

Med et ventilsete som består av en karbonisert teflon tetningsring og fjær, er helsveisede kuleventiler svært tilpasningsdyktige til endringer i trykk og temperatur, noe som betyr at det ikke vil være glidning eller ytelsesproblemer innenfor de angitte temperatur- og trykkområdene. Denne kvaliteten gjør disse spesialiserte kuleventilene utrolig allsidige.

• Overlegen produksjon og kvalitetssikring

Hver helsveisede kuleventilsfære spores og måles av en avansert dataskanner som oppdager selv små feil under produksjonsprosessen. Når en sjelden defekt blir funnet, går den tilbake til maskineringsrommet, hvor problemet blir rettet, eller kulen resirkuleres.

• Helsveisede kuleventiler med delvis karbonforsegling

Helsveisede kuleventiler er konstruert med PCTFE-tetningsringer som inneholder 25 % karbon eller mer, noe som sikrer fullstendig lekkasjefri ytelse. Dette avanserte materialet gir styrke og stivhet samtidig som det beholder formen til tross for eksponering for kjemikalier.

• Direkte nedgravde kuleventiler

Sveisede sanitærkuleventiler kan graves direkte ned under jorden. Det er ikke nødvendig å bygge en stor ventilbrønn; du trenger bare en liten grunn brønn, noe som sparer byggekostnader og tid betydelig.

• Justerbar ventilstammehøyde og ventilhuslengde

I henhold til konstruksjons- og designkravene til rørledningen, kan ventilhusets lengde og ventilstammens høyde justeres til dine spesifikasjoner. Denne fleksibiliteten gjør helsveisede kuleventiler ekstremt allsidige, siden du kan installere dem på flere steder med forskjellige krav.

Manuell smidde kuleventilproduksjonsprosess

Når du trenger en smidd kuleventil, fungerer fabrikasjonsprosessen litt annerledes enn støpte kuleventiler. Akkurat som støpte ventiler, begynner produksjon av smidde ventiler med design og konstruksjon av ventilen. Du kan velge mange forskjellige designfaktorer for å passe dine behov. Teamet vårt lager smidde kuleventiler i en rekke størrelser, trykkklasser, legeringer og trimpakker. For eksempel kan du bestille våre manuelle smidde kuleventiler i størrelser fra ½" til 20" og klasser fra 150# til 4500# ANSI.

Når vi har fullført ventildesignet, begynner våre eksperter fabrikasjonsprosessen. Ventilsmiing innebærer å forme metallkomponenter gjennom mekaniske krefter, ofte ved å bruke varme for å gjøre stålet mer formbart. Ventilhus og interne komponenter er alle smidd for å gi sterke, kraftige og pålitelige ventiler for din applikasjon.

Under smiingsprosessen varmer vi vanligvis metallet og deretter komprimerer, bøyer og former det slik at det passer til den smidde kuleventildesignen ved hjelp av en formsmiingsmaskin. Dysen hjelper til med å forme metallet til en bestemt form mens maskinen presser på for å tvinge metallet til riktig form. For større ventiler må vi kanskje sveise sammen ulike komponenter. I noen tilfeller kan teamet vårt også trenge å bearbeide komponentene for å forbedre formen. Våre ventileksperter kan også behandle overflatene med spesialiserte belegg basert på dine behov. Når alle komponentene er riktig smidd og formet, monteres ventilen, inspiseres og testes for å sikre kvalitetskontroll.

Ofte stilte spørsmål omManuell helsveiset kuleventil og manuell smidd kuleventil

• Hva er en smidd ventil?

En smidd ventil er laget av smimetoden. Det går ut på å varme opp metall til det blir mykt og deretter bruke mekaniske krefter for å forme metallet til ønsket form. Smidefekter inkluderer runder, kalde stenger, sprekker og inneslutninger.

Smidde ventiler brukes vanligvis på små rørledninger av høy kvalitet. Kostnadene deres er høyere enn de som produseres ved støping. Smiing er generelt et bedre valg for store størrelser siden store støpegods kan resultere i ekstra lekkasjebaner. Smidde ventiler er perfekte for høytemperaturapplikasjoner. De er mindre utsatt for termisk tretthet og er sterkere enn andre typer ventiler.

Smidde ventiler starter på samme måte som en støpt ventil: smeltet metall helles i en blokk eller form. Smidde ventiler har økt ytelse ved krevende bruk og høytemperaturapplikasjoner. Imidlertid har mange ventiler strenge krav til materialer, produksjonsprosesser og testprosedyrer. En smidd ventil tåler påkjenningene ved høytemperaturapplikasjoner og høye trykk uten at det går på bekostning av dens integritet.

Smimaterialer har bedre korrosjonsbestandighet og strekkfasthet enn støpte. Jo høyere strekkfasthet en ventil har, jo bedre tåler den høye trykk- og temperatursvingninger. Smidde ventiler er mer holdbare, noe som betyr at de vil vare lenger.

• Hva er forskjellen mellom støpe- og smiventiler?

I motsetning til støpte ventiler, innebærer å lage smidde ventiler forming av metaller eller legeringer mens de er i fast form. For å oppnå dette gir industrielle verktøy trykktrykk for å bøye materialet, mens dyser vanligvis tjener til å forme og skjære inn i spesifikke ventilkomponenter.

• Hva er prosessen med å smi en kuleventil?

Smiing er en produksjonsprosess som involverer forming av et metall gjennom hamring, pressing eller rulling. Disse trykkkreftene leveres med en hammer eller dyse. Smiing er ofte kategorisert i henhold til temperaturen det utføres ved - kald, varm eller varm smiing. Et bredt spekter av metaller kan smides.

• Hvordan lages en smidd kuleventil?

Hvis din industrielle applikasjon involverer høyt trykk, høyt trykk og andre alvorlige forhold, kan en smidd kuleventil være bedre egnet til dine behov. En smidd ventil er fremstilt annerledes enn mange andre typer kuleventiler, som vanligvis er støpt.

• Hva er en smikuleventil?

Forging Floating and Trunnion Ball Valve-produktlinjen inkluderer førsteklasses funksjoner og spesialalternativer som gir ytelse og lang levetid i de mest krevende bruksområdene. Alle design er brannsikker testgodkjent og aktiveringsklare. Smidde kuleventiler er også tilgjengelige i Double Block & Bleed-design og i tilpassede konfigurasjoner som det kryogene utvidede panseret eller med spesiell betjening.

• Hva er kuleventiltyper?

Det er fire generelle typer kuleventiler: full port, standard port, redusert port og v port. En kuleventil med full port har en overdimensjonert kule slik at hullet i kulen har samme størrelse som rørledningen, noe som resulterer i lavere friksjonstap.

• Hvorfor er støp svakere enn smidd?

Ved smiing blir metallet banket og deformert, men kornstrømmen forblir ubrutt, slik at den beholder sin styrke. Ved støping smeltes metallet ned, noe som bryter kornstrømmen og får metallet til å miste noe av sin opprinnelige styrke når det størkner.

• Hvorfor sprekker kuleventiler?

En kuleventil som er i lukket stilling er spesielt utsatt for å sprekke når vannet inni den fryser. Det er fordi innsiden av kulen inne i ventilhuset er uthulet. I lukket stilling peker vannet inne i ventilkulen direkte mot utsiden av ventilhuset. Ved vannet inne fryser kulen og utvider seg, den presser mot og sprekker ventilhuset.

• Hva betyr helsveiset?

Helprofilsveisede rammer, også kalt "kontinuerlig sveiset" eller "helsveiset", hjørne/perimeterskjøtene har alle elementer av rammeelementet kontinuerlig sveiset, inkludert soffitter, stoppere, rabbet, flater og returer.

• Hva mener du med sveiset?

Sveising er prosessen med å smelte sammen to eller flere deler ved hjelp av varme, trykk eller begge deler. Det gjøres ofte på metall, termoplast og til og med tre. Den resulterende skjøten er kjent som en sveising, og de sammenføyde delene er kjent som hovedmaterialet.

• Hva er en helsveiset ventil?

En helsveiset ventil er designet med en helsveiset og smidd kropp for å redusere vekten og øke styrken samtidig som den eliminerer flere potensielle lekkasjepunkter. De brukes til å koble til og stenge strømmen av mediet i mange forskjellige rørledningssystemer.
